Enkel betjeningsmanual Tilt-justerbar karbonstål bakkefeste

Den enkle betjeningsmanualen tilt-justerbare bakkefeste i karbonstål produsert av Xiamen Honor Energy-systemet er primært konstruert av karbonstål, som iboende har utmerket styrke og bæreevne, noe som gjør det mulig å stabilt støtte utstyr installert på den, slik som solcellemoduler i vanlige bruksscenarier.

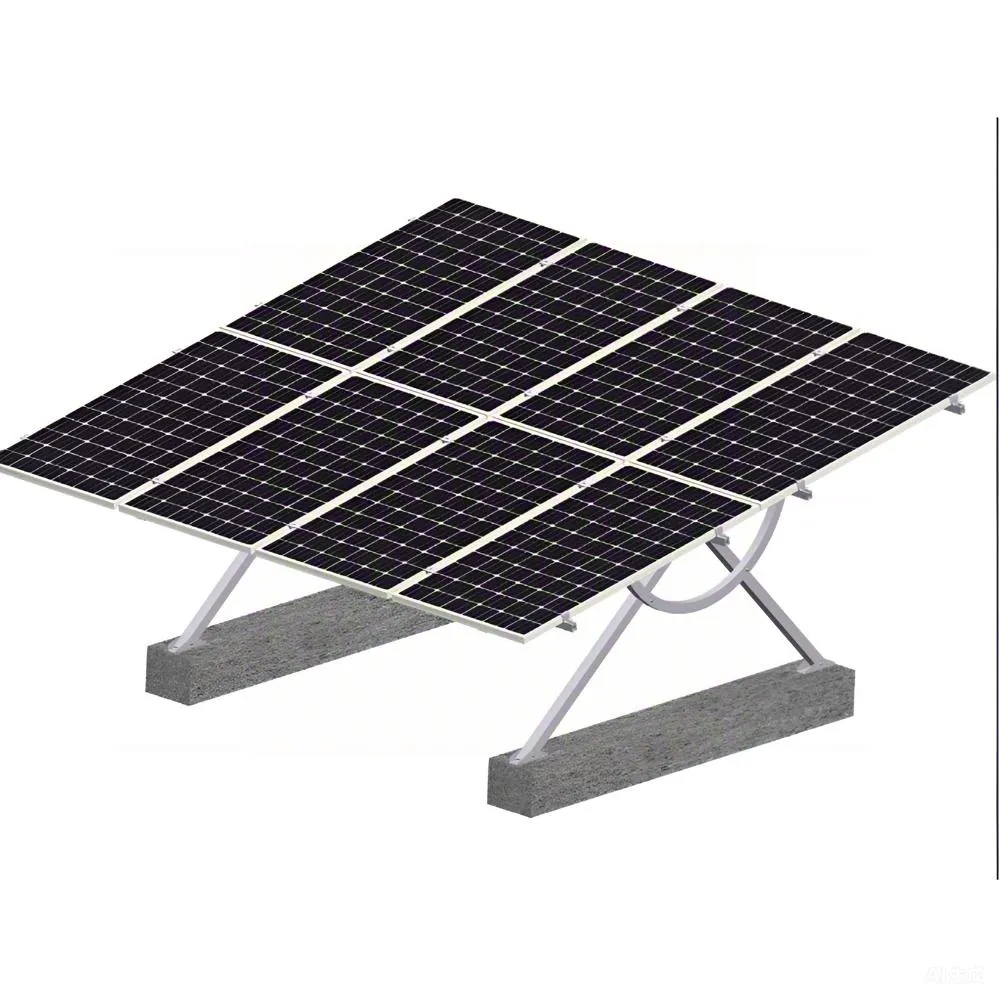

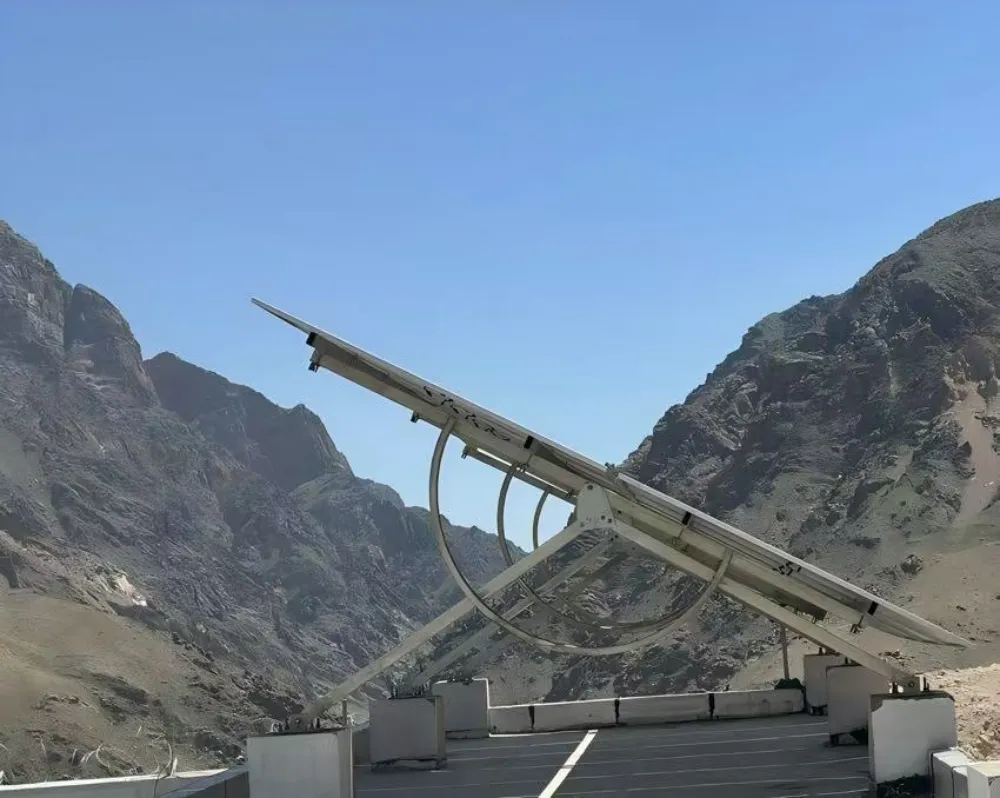

Den tilt-justerbare bakkestøtten i karbonstål er en bakkestøttestruktur laget hovedsakelig av karbonstål, med nøkkelfunksjonen dens evne til å fleksibelt justere installasjonsvinkelen.

Spesifikasjon

Egnede applikasjonsmiljøer

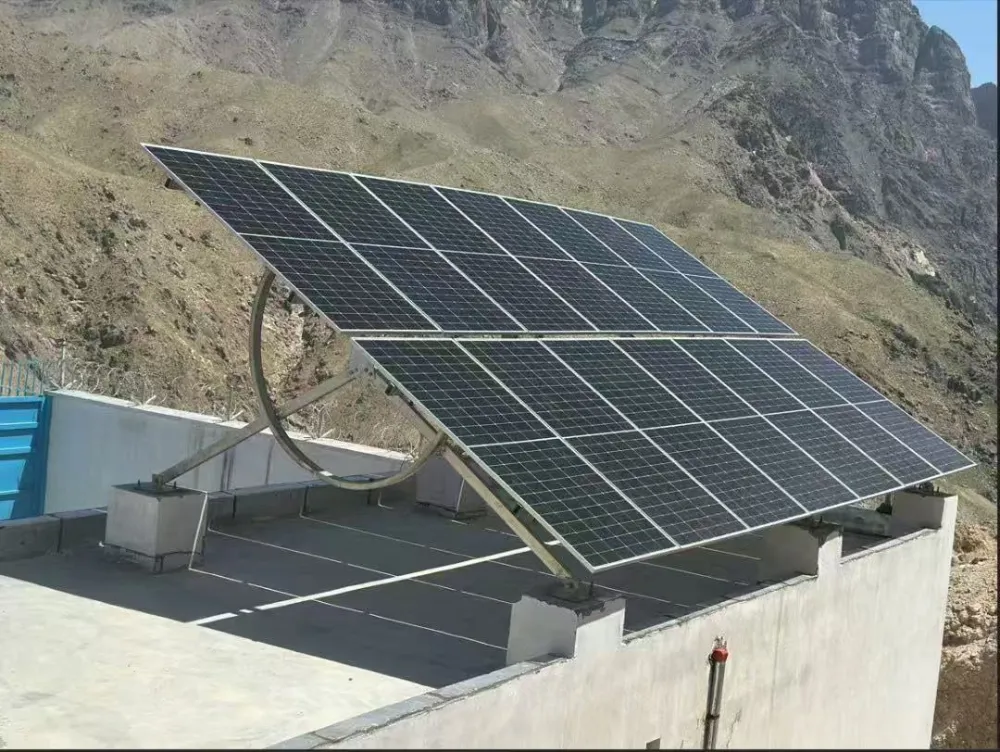

1. Flate betongtak for kommersielle og industrielle bygninger

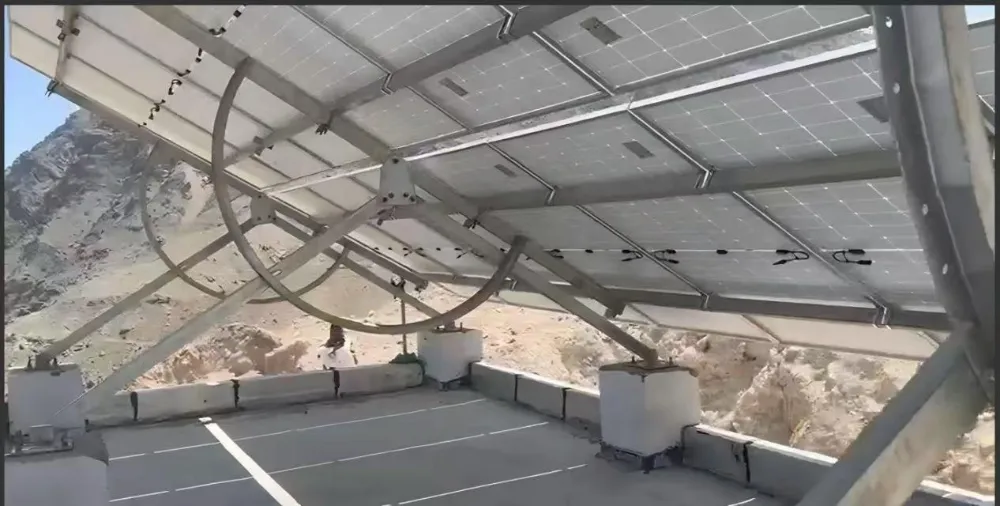

Boring i taket og skade på det vanntette laget er ikke tillatt; kjemiske ankere kan ikke tas i bruk. Systemet er avhengig av betongmotvekter for lastholding, og modultiltvinkel kan justeres manuelt på stedet via bueformede klemmer.

2. Krever finjustering av tilt på stedet i henhold til lokal breddegrad

Vinkeljusterbare jordfester i karbonstål kan justeres manuelt gjentatte ganger på stedet.

Bolter kan løsnes senere for å tilbakestille tiltvinkelen for bedre kraftproduksjon.

Ideell for kommersielle, industrielle og distribuerte PV-prosjekter.

Ikke egnet for bakkekraftverk i GW-skala, på grunn av tung manuell justering.

3. Lokaliteter hvor eksisterende konstruksjoner ikke skal skades

Tak eller asfaltert grunn der eieren forbyr boring som kan skade vanntette lag eller fortau.

Fordelen

Det vinkeljusterbare jordfestet i karbonstål kan justeres for å matche hvordan lyset kommer inn. Det er karbonstål med et sinklag, så det holder seg godt, ruster ikke og fungerer utmerket utendørs. Dessuten er det enkelt å konfigurere det – det sparer deg for tid og arbeid.

At vi kan designe tilpassede justerbare tiltstøtter i henhold til stedets størrelse, mengde solcellepaneler og lokale klimaforhold gitt av kunder, og analysere solenergiutnyttelseseffektiviteten for kundene.

Designet vårt tar også hensyn til kraften som trengs for manuell justering, og sikrer at brukerne enkelt kan justere tilten uten ekstra innsats.

Installasjonen

1. Merk først hvor brakettene må gå for å finne ut hvor de nøyaktige stedene er.

2. Fest basen ved å bruke ekspansjonsbolter for å låse den til bakken.

3. Sett sammen hovedbraketten – koble sammen de vertikale stolpene og tverrstøttene.

4. Slå på vinkeljusteringen og still den til den tilten du trenger. 5. Sveip alle delene hardt ned og sørg for at ingenting er vinglete.

Sertifiseringen

Vi har TUV-, CE- og JIS-sertifikater. Full prosesskvalitetskontroll dekker råstoff til ferdige varer. Vårt tekniske team og salgsteam gir one-stop support for globale PV-kunder.

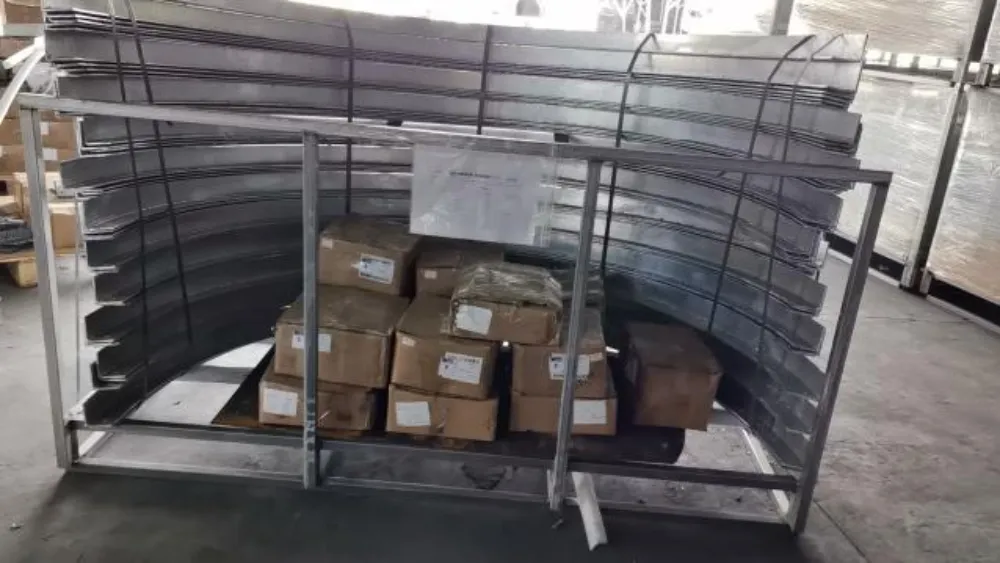

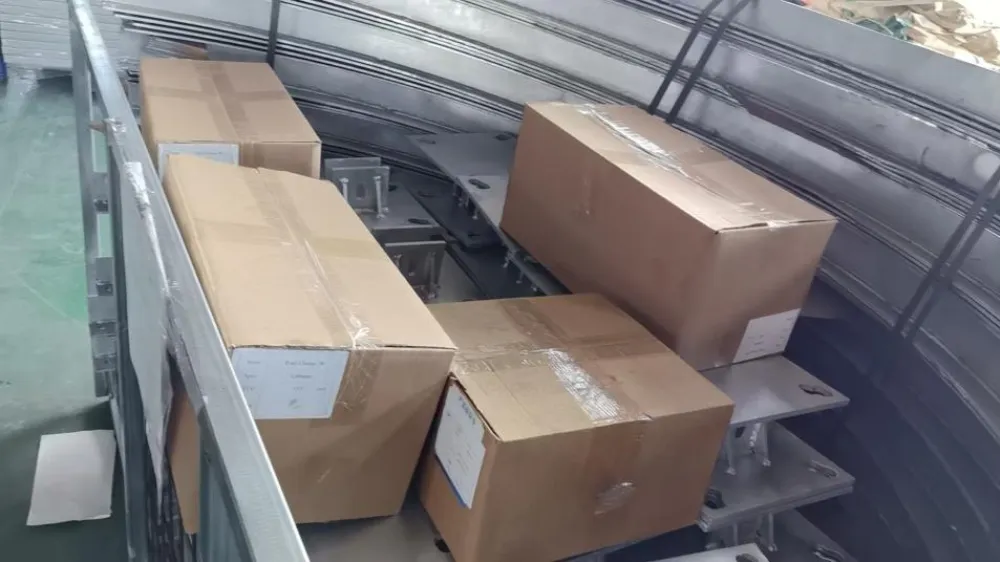

Pakkingen

Alle våre produkter leveres med stål- eller trepaller, som beskytter monteringskonstruksjonene mot deformasjon for enkel transport. Små komponenter er pakket i kartonger.

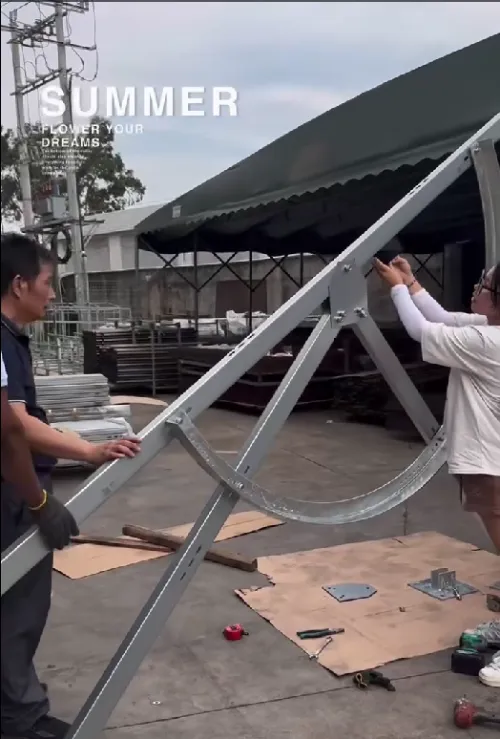

Fabrikken forhåndsmontering og inspeksjon

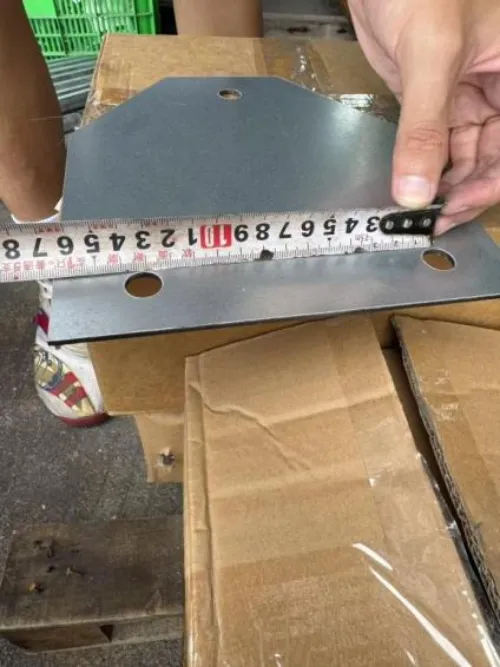

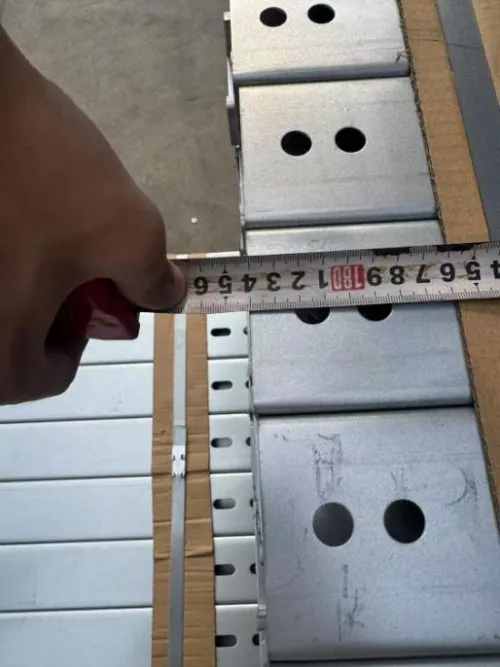

Alle produkter går gjennom inspeksjon før montering før forsendelse. Vi verifiserer nøkkeldata inkludert vinkel, dimensjon og tykkelse for å garantere at de leverte varene oppfyller kundenes forventninger.

FAQ

Spørsmål: Hvilken tiltvinkel kan denne braketten justeres til?

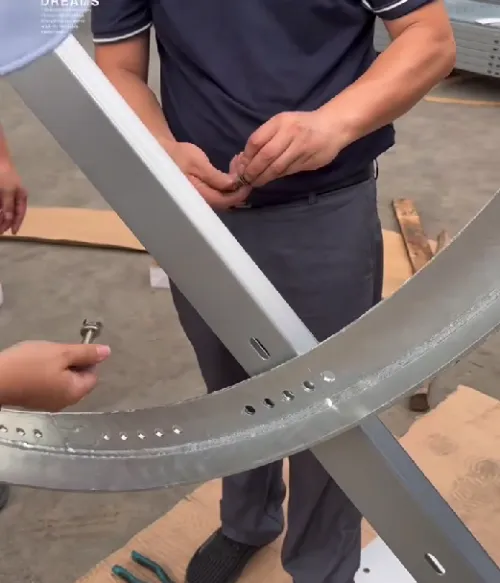

A: Standard justerbar tiltområde er 10°-35°. Tilpasset maksimal vinkel opp til 40° er tilgjengelig basert på prosjektets breddegrad. Vinkelen låses manuelt via det halvsirkulære bueformede slissehullet. Stram boltene etter vinkelinnstilling; ingen ekstra tilbehør er nødvendig.

Spørsmål: Ballastert eller penetrasjonsmontering?

A: Dette er et ballastert monteringssystem, festet med bunnbetongmotvekter. Ingen takboring er nødvendig, og det vanntette taket vil ikke bli skadet. Boret installasjonsløsning er valgfritt for prosjekter med høy vindlast.

Spørsmål: Hva er vind- og snølastkapasiteten?

A: Standard design vindlast: 60 m/s; snølast: 1,6 kN/m².

Spørsmål: Kan den installeres både på flate hustak og på bakken?

A: Den er først og fremst designet for flate betongtak. Den kan også brukes på herdet flat mark. Direkte installasjon på myk jord anbefales ikke; betongfot er nødvendig for bakkeprosjekter.

Spørsmål: Er det egnet for kystsalttåkeområder?

A: Standard aluminiumsprofiler motstår normale fuktige forhold. Et komplett SS304-boltsett anbefales for steder innenfor 5 km fra kysten for å forlenge levetiden.

Spørsmål: Hvor vanskelig er installasjonen? Hvilke verktøy trengs?

A: Modulær forhåndsmontert design. Kun grunnleggende håndverktøy kreves, som skrunøkler og pipenøkler. Det følger med detaljerte monteringstegninger. Det er ikke nødvendig med spesielt tungt utstyr.

Spørsmål: Kan vippevinkelen justeres etter installasjon?

A: Ja. Løsne låseboltene på buehengslet, tilbakestill til målvinkelen, og stram deretter alle boltene igjen.

Spørsmål: Hva er garantiperioden?

 A: 12 års garanti for konstruksjonsdeler i aluminium. Alternativer for utvidet garanti kan diskuteres.

Spørsmål: Hva er produksjonstiden?

A: Normalt 7:15 virkedager etter innskudd mottatt, avhengig av total bestillingsmengde.
