Solar endeklemme

Faste komponenter: Gjennom koordineringen av klemmekroppen og boltene låses enden av solcellemodulene godt fast på støtteskinnene, og balanserer selvvekten til modulene og ytre belastninger (som vind og snø, vindtrykk).

Bufferbeskyttelse: Noen endeklemmer er utstyrt med gummi- eller silikonpakninger innvendig, som kan redusere den direkte friksjonen mellom komponentrammen og metallklemmekroppen, forhindre at rammen blir riper, og samtidig lindre den termiske ekspansjonen og sammentrekningsspenningen forårsaket av temperaturendringer.

Tilpasning og justering: Ulike spesifikasjoner for endeklemmer for solcellepaneler kan tilpasses til solcellemoduler med forskjellige tykkelser (vanligvis 20-50 mm) og forskjellige rammetyper (som aluminiumslegering, glassfiberarmert plast), og oppfyller ulike installasjonskrav.

Endeskinneklemme er mye brukt i scenarier som bakkemonterte fotovoltaiske kraftstasjoner, distribuerte solcellesystemer på taket og solcellegardinvegger. Den er spesielt egnet for flate eller skråstilte installasjonskonstruksjoner der siden av komponentene må festes. Det er en uunnværlig hjelpefestekomponent i solcellestøttesystemer.

Endeklemme er delt inn i fire typer:

1.Vanlig endeklemme: Boltjusteringen er tilpasset komponenter med flere tykkelser, og reagerer fleksibelt på spesifikasjonsforskjeller.

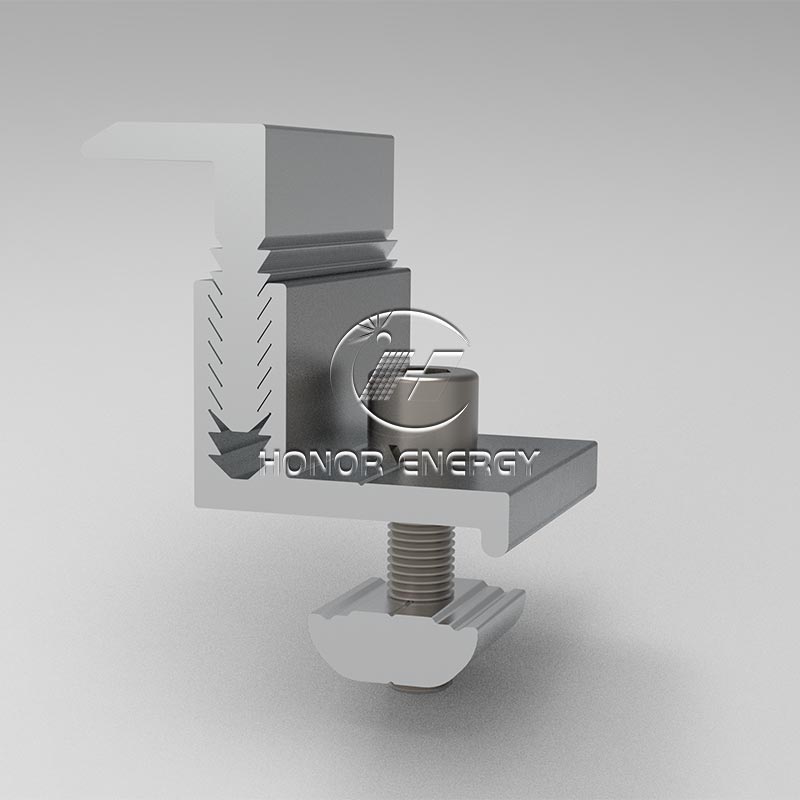

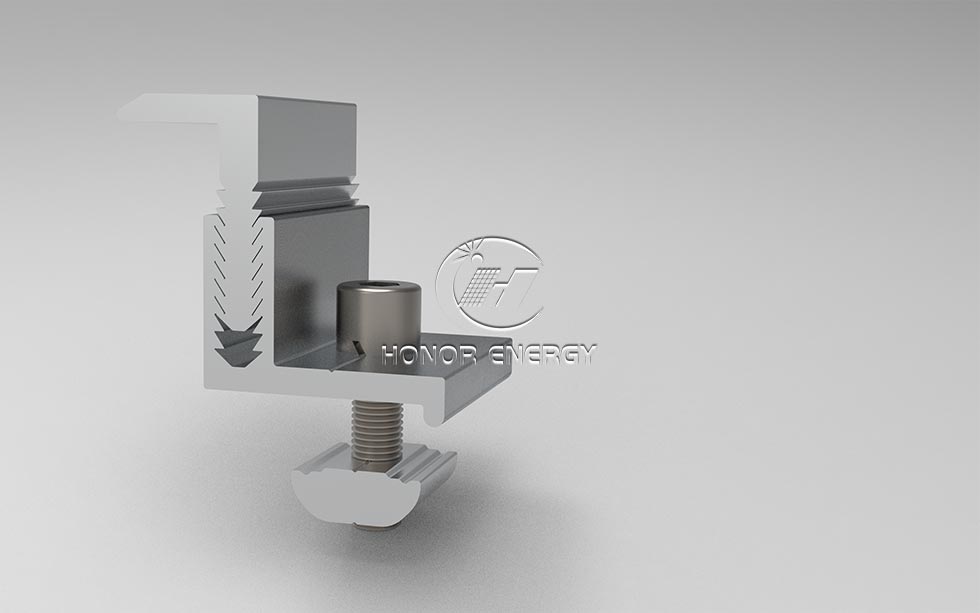

2. Justerbar endeklemme: Boltjusteringen er tilpasset komponenter med flere tykkelser, og reagerer fleksibelt på spesifikasjonsforskjeller.
3. Plastvingeklemme: Med plastflenser og pakninger er den ripebestandig, stressreduserende og beskytter rammen.

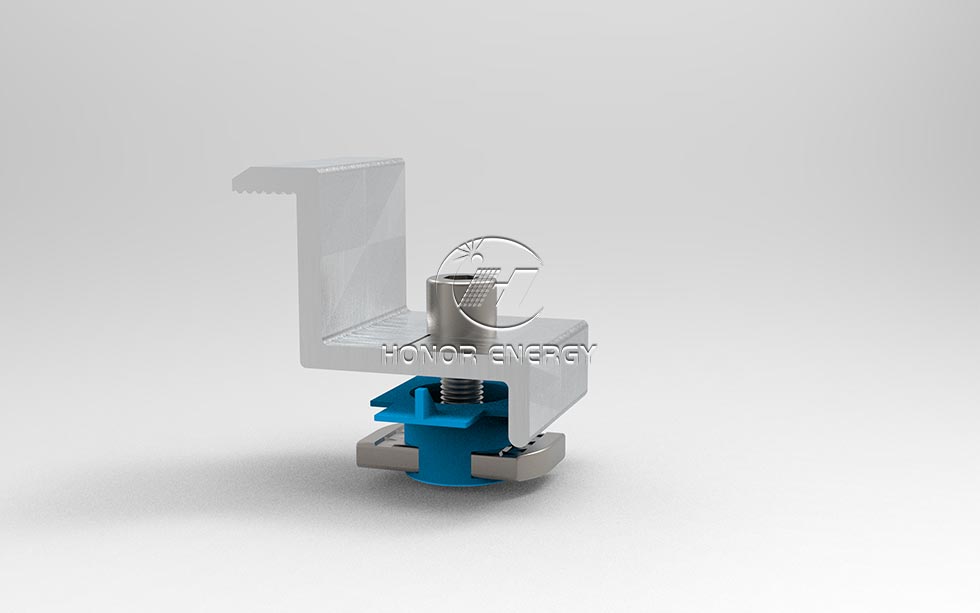

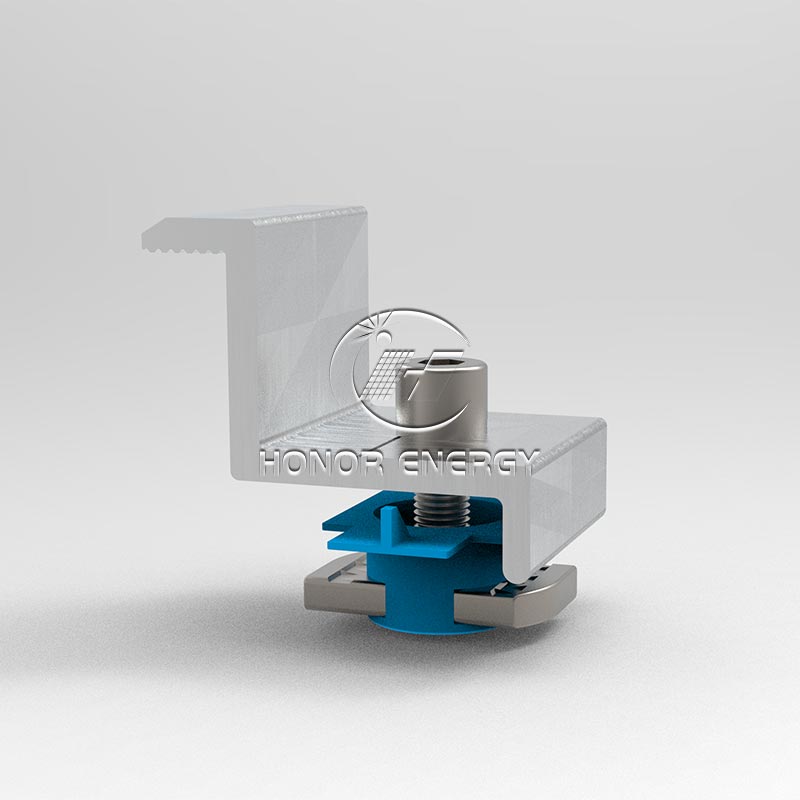

4. Rask endeklemme: Snap-på/spor-designen muliggjør verktøyfri rask installasjon og øker hastigheten på storskala konstruksjon.

fordel

1.Full utvalg av modeller som dekkes: justerbare, standard, plastvinger og hurtigmodeller er alle tilgjengelige, kompatible med komponenter fra 20 til 55 mm, og oppfyller alle krav til ripebestandighet og rask installasjon.
2.Detaljer bonuspoeng: Plastvingemodellen har en dobbel bufferbeskyttelsesramme, den justerbare modellen er nøyaktig finjustert, den svarte modellen har en matt blanding av natur, og hurtigmonterings-snap-onen har blitt testet for holdbarhet etter 100 000 sykluser.
3. Trygghetsgaranti: IEC-sertifisering + 12 års garanti, massekjøp med lavt tap og trygghet

Installasjonsinstruksjoner

Før installasjon

Sjekk at modellen samsvarer med tykkelsen på solenergi-endeklemmen (20-55 mm), og rengjør oljeflekker og støv på installasjonsoverflaten.

Installasjonsprosedyre

Plassering: Sentrer klemkroppen mellom siden av komponenten og styreskinnen, og juster kantene.
Forhåndsfiksering: Stram boltene manuelt for å bruke lett kraft og nivellere komponentene.
Stramming: Bruk en momentnøkkel for å stramme til 8-12N · m for å sikre en tett passform uten løshet.

Merknad om spesialutgave

Plastvingeklemme: Plastflensen må være helt på linje med komponentens kant.
Rask endeklemme: Etter å ha skjøvet inn i kortsporet, trykk på spennen til den låses med et "klikk", og skyv deretter forsiktig til det ikke er noen forskyvning.
