PV-takkliplokker: Match profilen, installer riktig

Honor energi, en profesjonell leverandør som spesialiserer seg påPV monteringssystem tilbehør. Fra takkliplok til matchende skinner, vi tilbyr et komplett utvalg av one-stop-løsninger. Våre kliploks dekker vinkel-type, stående søm, trapesformet, og de nyeste integrerte designene, kompatible med praktisk talt alle vanlige profilerte stålplater på markedet, med ikke-standard tilpasning også tilgjengelig. På skinnesiden lagerfører vi høyfaste aluminiumsskinner og rustfrie koblinger i ulike spesifikasjoner for å møte ulike belastnings- og spennkrav. Enten du er et EPC-firma, en installatør eller den som faktisk betaler regningene – Xiamen Honor Energy har deg dekket med solide produkter og rask, problemfri support.

Nå om takkliploks: Hovedoppgaven deres er ganske enkel – de biter seg fast i de hevede møneryggene på ståltaket og holder opp hele solcelleskinne- og panelsystemet. La oss bryte det ned litt.
For det første holder de panelene godt på plass. Det er hele poenget – sørg for at modulene dine holder seg gjennom regn, vind eller hva slags vær som måtte komme.
For det andre – og dette er en stor en for tak av vinkeltype og stående søm – disse kliplokkene krever ikke et eneste borehull. Ingen hull betyr ingen lekkasjer. Du beholder takets originale vanntetting intakt, noe som er akkurat det du ønsker når du har med fabrikk- eller lagertak å gjøre. Dette gjør dem godt egnet for store industri- eller lagertak.

Forbedrer vindmotstanden – Noen kliploks er spesielt utformet som antiløfttyper, og gir ekstra holdekraft mot sterke løftekrefter i stormer.

Plasser forskjellige ribbeprofiler – kliploks kan skreddersys for å passe den nøyaktige formen og størrelsen på stålplateribbene, og sikrer en tett passform.
Utover disse brukes kliploks også i tyfonsikre systemer, anti-snøskredenheter, og til og med for å feste dekorative aluminiumspaneler på tak.

Nøkkelfunksjoner til takklipploks

Ingen kompromiss med vanntetting – Dette er det største salgsargumentet. Siden det ikke bores hull, forblir den originale vanntette membranen intakt. Spesielt kliplokker med stående søm biter direkte på de låste kantene, og eliminerer praktisk talt enhver risiko for lekkasjer.



Rask installasjon – Mange komponenter kan forhåndsmonteres på fabrikken; på stedet, klemmer du dem ganske enkelt på plass og strammer boltene. Dette sparer både tid og arbeid.
Lett og korrosjonsbestandig – De fleste kliploks er laget av aluminiumslegeringer (f.eks. 6063-T5 eller 6005-T5) med en anodisert overflate. De legger litt ekstra belastning på taket og består saltspraytester på 1000 timer eller mer.



Men de har også ulemper – selv om de ikke er penetrerende, er kliplok ikke permanent festet til taket. Under langvarig vind, snø eller seismiske belastninger kan de gradvis løsne eller til og med løsne. Regelmessige inspeksjoner er derfor viktig.
Lastekapasiteten må kontrolleres på forhånd – Profilerte ståltak har begrenset bæreevne. Ekstravekten fra solcelleanlegget må ikke overstige den opprinnelige konstruksjonsbelastningen. Bransjepraksis foreslår omtrent 0,15 kN/m² for nye laster; i virkeligheten varierer den totale vekten av paneler pluss monteringssystem vanligvis mellom 20 og 35 kg per kvadratmeter. Skaff alltid de originale konstruksjonstegningene og utfør en lastverifisering før installasjon.

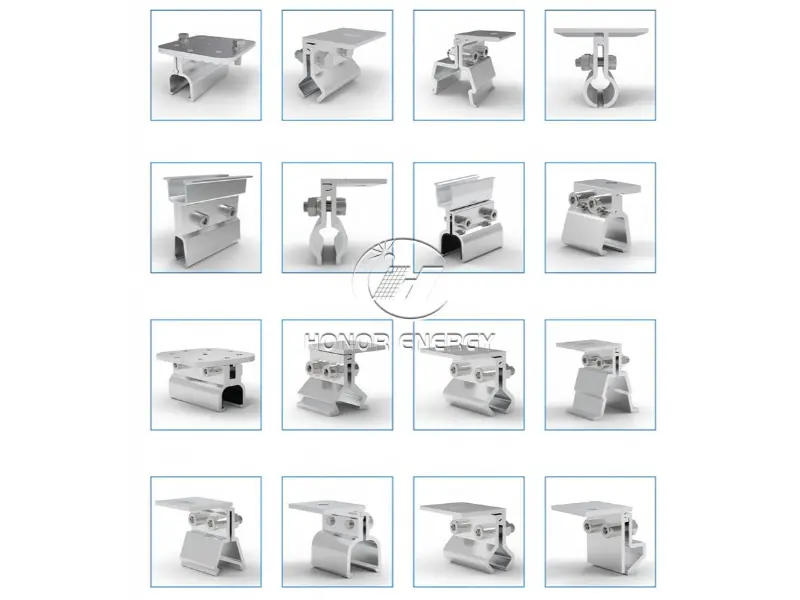

Hovedtyper av takkliplokker

Valget av kliplok avhenger helt av profilen til stålplaten. Ulike ribbeformer krever forskjellige kliplok-design.

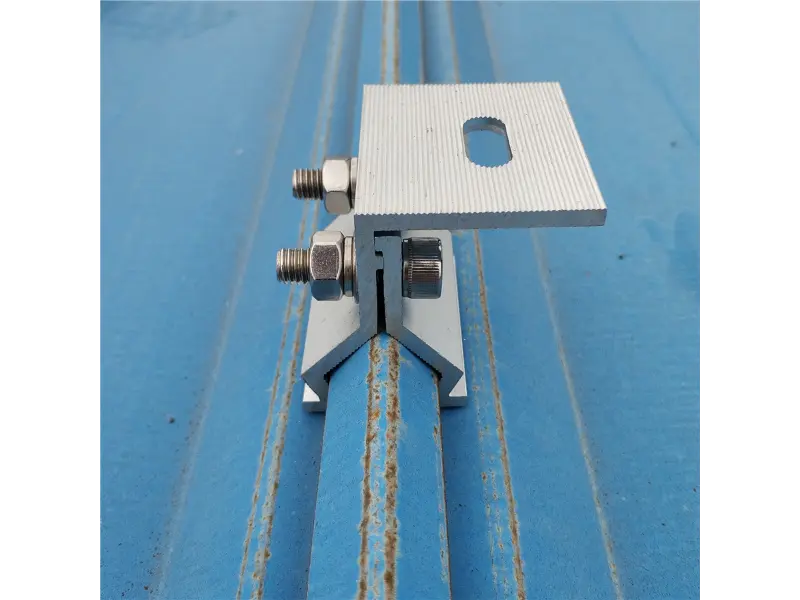

Kliploks av vinkeltype

Matchende takprofil: Vinkelprofilerte stålplater (vanlige modeller: 470, 760, 820 osv.).

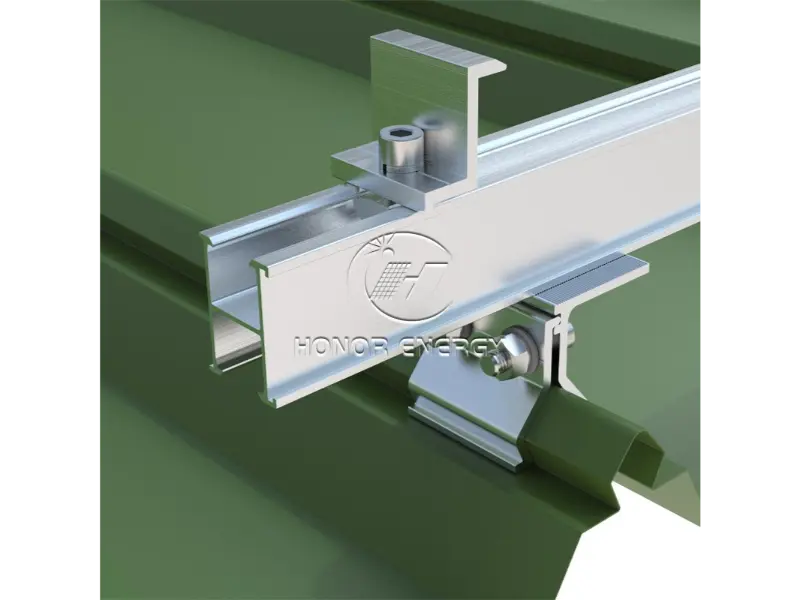

Vinkel-type ark kommer med den vinklede ribben – det er en perfekt form for kliplokken å ta tak i. Kliplokkene våre har kjever som er designet for å bite rett på den ribben, og det beste? Du slår ikke et eneste hull gjennom taket. Installasjonen er enkel: Plasser aluminiumskliplokken over ribben og stram boltene.
I dag er integrerte kliplokker av vinkeltype tilgjengelig som eliminerer behovet for montering av skinner helt – moduler kan festes direkte til kliplokken, noe som reduserer installasjonstiden betydelig.

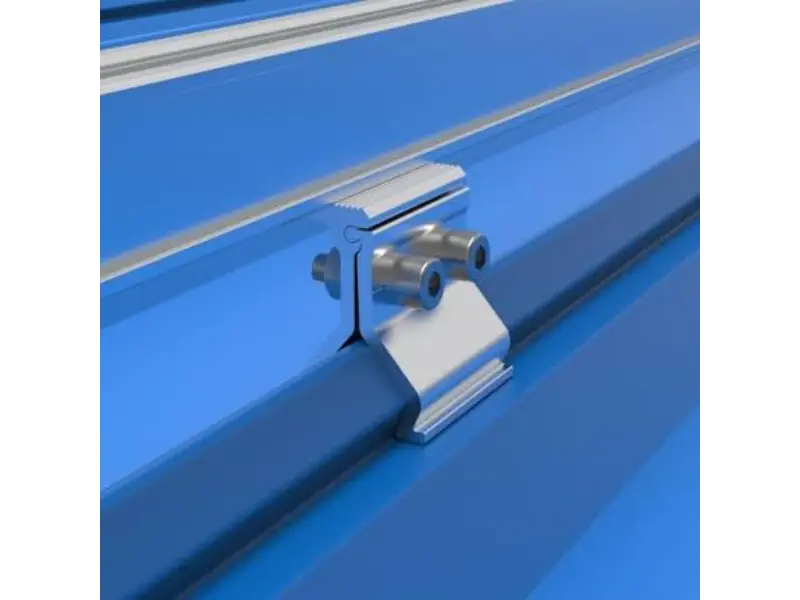

Stående-Søm kliploks

Matchende takprofil: Profilerte stålplater med stående søm (vanlige modeller: 400, 430 osv.).
Ribbene på disse arkene er hevet vertikalt og låst sammen. kliploks festes ganske enkelt til den vertikale sømmen – igjen, ingen penetrering er nødvendig. I virkelige prosjekter som Hefei BOE halvleder solcelleanlegg på taket, ble spesialdesignede kliplokker med stående søm brukt for monteringssystemet.



Trapesformede (T-type) kliploks

Matchende takprofil: Trapesformete profilerte stålplater.
Trapesplater har enkle, trapesformede ribber uten de komplekse låsefunksjonene til vinkel- eller stående sømmer. Disse ribbene gir ikke et pålitelig kliplokingspunkt; Derfor er gjeldende standardpraksis å bruke selvskruende skruer som penetrerer stålplaten og forankrer inn i purlinene under.
Ulempen er åpenbar – boring punkterer det vanntette laget, og skaper en potensiell lekkasjebane. For trapesformede tak er ekstra vanntettingstiltak kritisk: installer EPDM gummiputer mellom kliplok og stålplaten, og påfør værbestandig strukturell silikonforsegling rundt hvert skruehull (som kan vare i over 10 år). I 2023 veltet en tyfon i Nantong 12 solcelleprosjekter – mer enn 60 % av feilene ble sporet til korrosjon og brudd ved de borede punktene.



Integrerte kliploks

Dette er en nyere design som eliminerer monteringsskinnene. Kliplokken er integrert formet i ett stykke, lett og sterk. PV-moduler kan monteres direkte på kliplok, noe som sparer materialkostnader og forbedrer bæreevnen.





Tips for valg og installasjon

Tilpass kliplok-typen til takprofilen – Vinkel-type kliploks må ikke brukes på trapesplater, og T-type kliploks er ikke egnet for andre profiler. Feil samsvar fører til løsnede og lekkasjer.
Ikke sveiv boltene for hardt – vi sikter vanligvis på 20 til 30 N·m. Gå utover det, og du vil knuse stålplaten, noe som ødelegger vanntettingen.
Og for himmelens skyld, ikke hopp over fugemassen. Det lille gapet mellom kliplok og taket er akkurat der vannet finner veien inn, så fyll det skikkelig.
Prøv også å unngå å jobbe på regnværsdager. Fuktighet dreper tetningsmassens klebeevne, og det er en oppskrift på lekkasjer senere.

Siste ting - følg med med regelmessige kontroller. Gi boltene og tetningsmassen en gang over hver sjette måned, og gjør alltid en ekstra runde etter en stor storm eller kraftig snøfall.
Ikke la størrelsen lure deg – kliploks gjør det tunge løftet. Få den riktige typen og installer den godt, og du vil ha et system som er raskt, lekkasjesikkert og pålitelig. Gjør det feil, og du betaler for det – lavere generasjon, takskader, eller enda verre, paneler som løsner. Trikset er enkelt: match kliplokken din til taket, stram den ordentlig og hold deg oppdatert på vedlikeholdet.
