Solar montering L-fot

Vi har vært i solcellemonteringsbransjen i årevis, og her hos Xiamen Honor Energy. Overflaten på Solar Mounting L-Foot er behandlet med anodisering for å forbedre oksidasjonsmotstanden og utendørs holdbarhet. Med sin kompakte L-formede struktur gir PV L-foten en stabil forbindelse mellom solcelleskinner og bærende strukturer. Den er kompatibel med vanlige solcellemonteringsskinner, inkludert 41×41 mm og 41×62 mm profiler, og er mye brukt i metalltaksystemer, betongtakinstallasjoner og bakkemonterte solcellemonteringskonstruksjoner.

Solar Montering L Fotstruktur

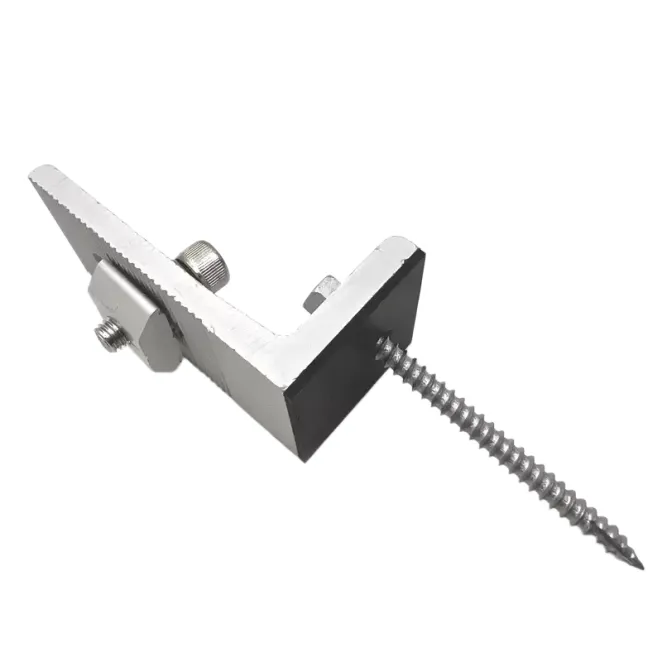

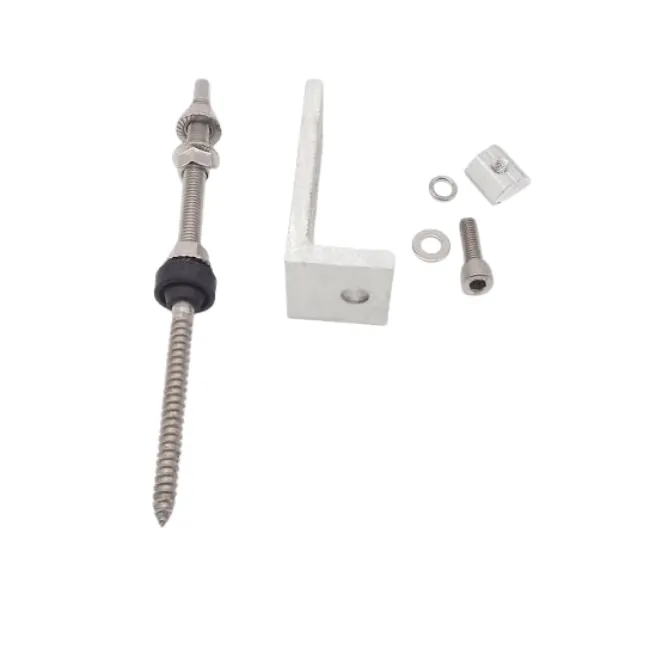

PV L-foten er en rettvinklet brakett som brukes i solcellemonteringssystemer for å koble solcelleskinner med bærende strukturer. Den overfører mekanisk belastning fra solcellemoduler og skinner til taket eller fundamentet.

Den typiske lastbanen er:

Solcellemodul → Skinne → L Fot → Takkonstruksjon / Fundament

Den horisontale basen er festet til støtteflaten, mens den vertikale seksjonen forbindes med solcelleskinnen gjennom bolter. Den slissede designen tillater posisjonsjustering under installasjonen, forbedrer skinneinnretting og kompatibilitet med forskjellige takforhold.

Materiale og overflatebehandling

6005-T5 aluminiumslegering

L-føtter for solcellemontering er hovedsakelig produsert av 6005-T5 aluminiumslegering, som gir en balanse mellom styrke, lett design og korrosjonsbestandighet.

Den anodiserte overflaten danner et beskyttende oksidlag som forbedrer motstanden mot fuktighet, oksidasjon og utendørs miljøeksponering. For bruk i kystnære eller sterkt korrosive miljøer, kan rustfrie stålalternativer velges i henhold til prosjektkrav.

Produktfunksjoner

Justerbar tilkoblingsdesign

Den integrerte spordesignen tillater fleksibel plassering mellom L-foten og solcelleskinnen, og hjelper til med å opprettholde innretting på tvers av forskjellige monteringsstrukturer.

Lett aluminiumskonstruksjon

Aluminiumslegeringsstrukturen reduserer komponentvekten samtidig som den opprettholder den mekaniske styrken som kreves for fotovoltaiske monteringsapplikasjoner. Dette gjør den egnet for storskala solenergiprosjekter der komponentvekt og installasjonseffektivitet er viktige hensyn.

Skinnekompatibilitet

L-føtter for solcellemontering er kompatible med vanlige PV-skinneprofiler, inkludert:

· 41×41 mm aluminiumsskinner

· 41×62 mm aluminiumsskinner

· Tilpassede skinnesystemer

Ytelsesegenskaper

Strukturell laststøtte

Belastningsytelsen til en L-fot for solcellemontering avhenger av materialkvalitet, tykkelse, dimensjoner, festemetode og systemdesign.

Typiske PV-monteringssystemer som bruker L-føtter er designet for applikasjoner med vindhastigheter på opptil 60 m/s og snøbelastninger rundt 1,4-1,5 kN/m². Faktisk ytelse avhenger av prosjektspesifikke strukturelle beregninger og miljøforhold.

Korrosjonsmotstand

Kombinasjonen av anodisert aluminium og rustfrie stålfester gir korrosjonsbestandighet for langsiktige utendørs solceller. Riktig materialvalg bidrar til å redusere korrosjonsrisiko forårsaket av miljøeksponering og problemer med metallkompatibilitet.

Produksjonsprosess

Solar montering L føtter er produsert gjennom prosesser inkludert stempling, ekstrudering behandling og CNC maskinering.

For standard høyvolumproduksjon gir stempling konsistente dimensjoner og effektiv produksjon. CNC-bearbeiding brukes til tilpassede design, spesielle dimensjoner og krav til lavt volum.

Produksjonskvalitet fokuserer på:

· Dimensjonsnøyaktighet

· Spalte- og hullpresisjon

· Konsistens i overflatebehandlingen

· Strukturell integritet

Anodiseringsprosessen forbedrer overflateytelsen til aluminiumskomponenter ved å forbedre hardhet, korrosjonsbestandighet og værbestandighet.

Søknader

Metalltak solcelleanlegg

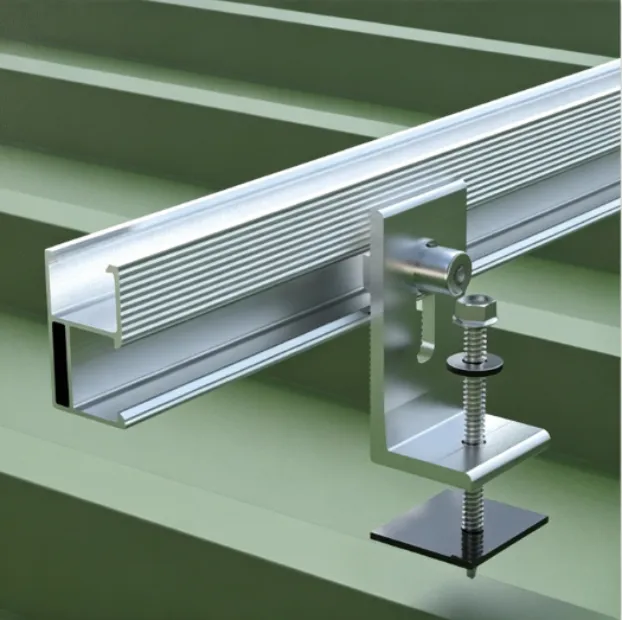

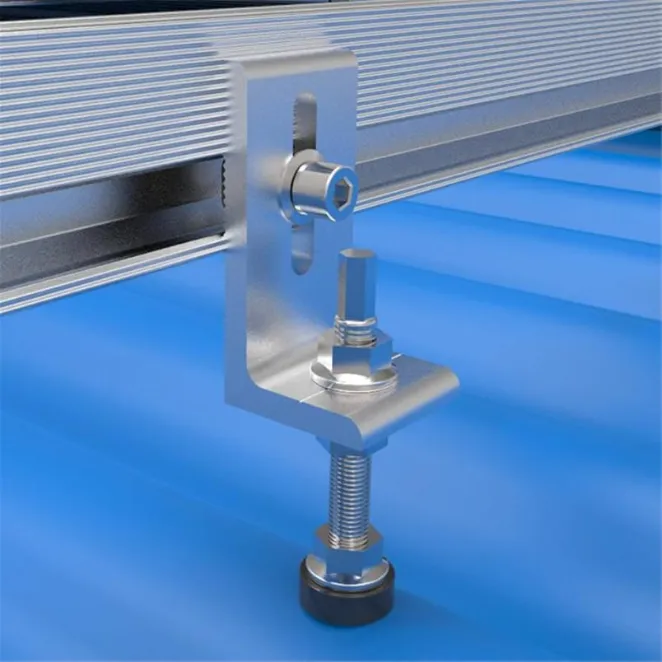

Solar montering L føtter er mye brukt på trapesformede og korrugerte metalltak. Deres kompakte struktur gjør at PV-skinner kan kobles direkte til takbærende strukturer ved hjelp av passende festemidler.

Stående sømtaksystemer

For stående falstak kan L-føttene kombineres med takklemmer for å gi en skinneforbindelse uten å trenge direkte inn i takflaten.

Betongtaksystemer

På betongtak kan L-føtter installeres med passende monteringsbaser eller ankre for å koble sammen PV-skinner og støtte solcellemoduler.

Jordmonterte solkonstruksjoner

Solar Montering L-Foot kan også brukes i bakkemonterte solcellesystemer der justerbare skinneforbindelser og kompakte monteringskomponenter er nødvendig.

Hvordan velge solcellemontering L-føtter

Materialvalg

For standard solcelleapplikasjoner velges 6005-T5 aluminiumslegering med anodisert behandling ofte på grunn av styrke-til-vekt-forholdet og korrosjonsbestandigheten.

For kystområder, industrimiljøer eller steder med høyere korrosjonseksponering, kan rustfritt stål eller andre korrosjonsbestandige materialer velges.

Valg av tykkelse

Den endelige tykkelsen bør velges i henhold til krav til systembelastning, takforhold og monteringsdesign.

Valg av dimensjon

L fotens dimensjoner skal samsvare med solcelleskinnesystemet og installasjonsstrukturen. Viktige parametere inkluderer basestørrelse, vertikal høyde, sporposisjon og utforming av monteringshull.

Tilpassede dimensjoner kan utvikles i henhold til forskjellige solcellemonteringsstrukturer.

Hurtigvalgsguide

FAQ

Q1. Hva er en L-fot for solcellemontering?

En L-fot for solcellemontering er en L-formet aluminiumsbrakett som brukes til å koble PV-skinner med takkonstruksjoner eller monteringsfundamenter. Den fungerer som en nøkkelforbindelseskomponent i solcellemonteringssystemer.

Q2. Hvilket materiale brukes til PV L-føtter?

De fleste PV L-føtter er laget av 6005-T5 aluminiumslegering på grunn av dens mekaniske styrke, lette egenskaper og korrosjonsbestandighet.

Q3. Hvor brukes L-føtter?

Solcellemontering L-fot brukes ofte i metalltaksystemer, solcelleinstallasjoner av betongtak, bakkemonterte PV-konstruksjoner og kommersielle solcelleprosjekter.

Q4. Kan solcellemontering L-føtter tilpasses?

Ja. Dimensjoner, tykkelse, spordesign, overflatebehandling og tilkoblingsmetoder kan tilpasses i henhold til forskjellige solcellemonteringsstrukturer.

Q5. Hva er forventet levetid for aluminium L-føtter?

Når riktig valgt med passende materialer, overflatebehandling og kompatible monteringskomponenter, kan anodisert aluminium L-føtter oppfylle de langsiktige driftskravene til solcelleanlegg.

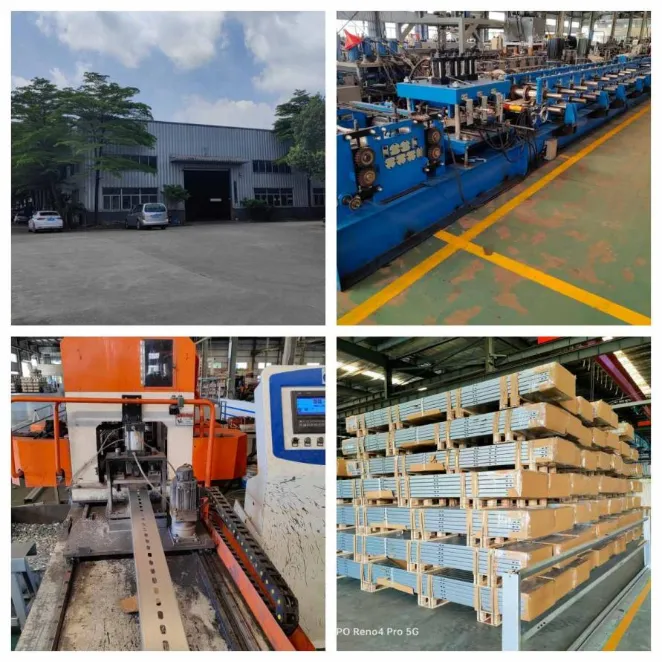

Fabrikk- og kvalitetskontroll

Xiamen Honor Energy produserer solcellemonteringstilbehør gjennom kontrollerte produksjonsprosesser, inkludert råvareinspeksjon, forming eller maskinering, overflatebehandling og endelig kvalitetsverifisering.

Kvalitetskontroll fokuserer på materialkonsistens, dimensjonsnøyaktighet, overflatebehandlingskvalitet og produktytelse.

Emballasjealternativer inkluderer eksport av trepaller og stålpaller for å beskytte komponenter under transport.

Sertifiseringer

Xiamen Honor Energy følger kvalitetsstyringsstandarder for produksjon av solcellemonteringskomponenter, inkludert:

· ISO 9001 kvalitetsstyringssystem

· CE-relaterte samsvarskrav

· JIS-standardreferanser
