Solcellekoblingsplate

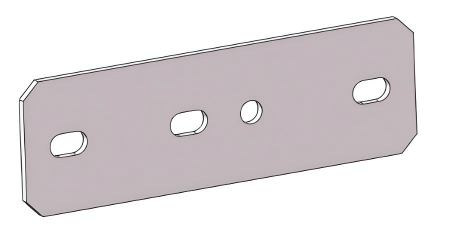

Den delen som kalles en Solar Connecting Plate er i utgangspunktet et sterkt, flatt metallstykke, formet som et tykt rektangel. Den er bygget tøft av høyfast stål som er belagt for å forhindre rust. Massevis av boltehull boret inn i den i et veldig spesifikt, planlagt mønster. Hovedoppgaven er å være et super solid ledd. Den fungerer som en kraftig kobling som bolter sammen og låser to hoveddeler av støttekonstruksjonen: de horisontale bjelkene som holder solcellepanelene oppe og de vertikale stolpene som er forankret i bakken. Ved å sammenføye disse delene tett sørger den for at all vekt og kraft fra panelene og vinden blir trygt overført ned gjennom hele strukturen og ned i bakken.

Tilkoblingsmetode

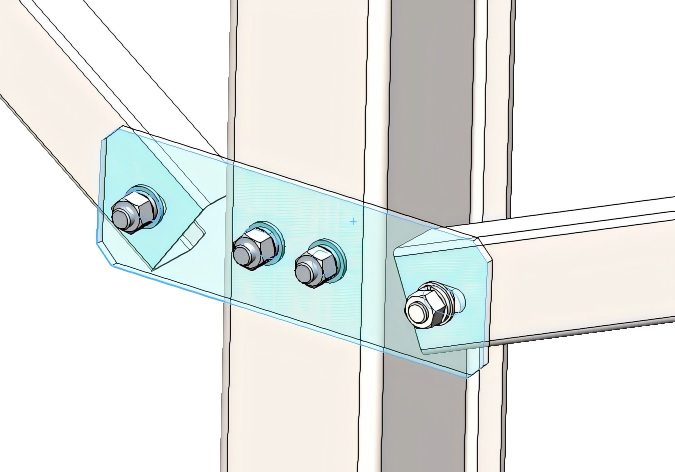

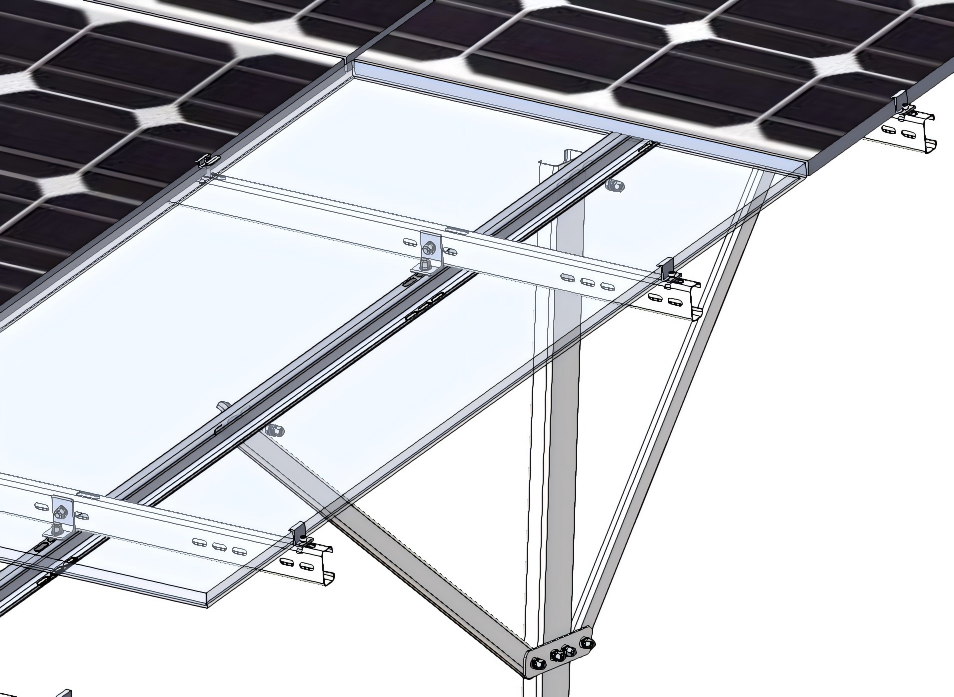

Forbindende solcelleplater finnes vanligvis i enkeltsøylede jordstøttesystemer eller jordstøttesystemer som krever ekstra diagonal avstivning. Dette er fordi den effektivt overfører alle krefter til hovedsøylen, og forsterker derved lengden på hovedlengdebjelken og sikrer den på plass. Den må ha minimum fire hull: de ytre hullene for tilkobling av diagonalavstivningen, og de to sentrale hullene for tilkobling av hovedsøylen.

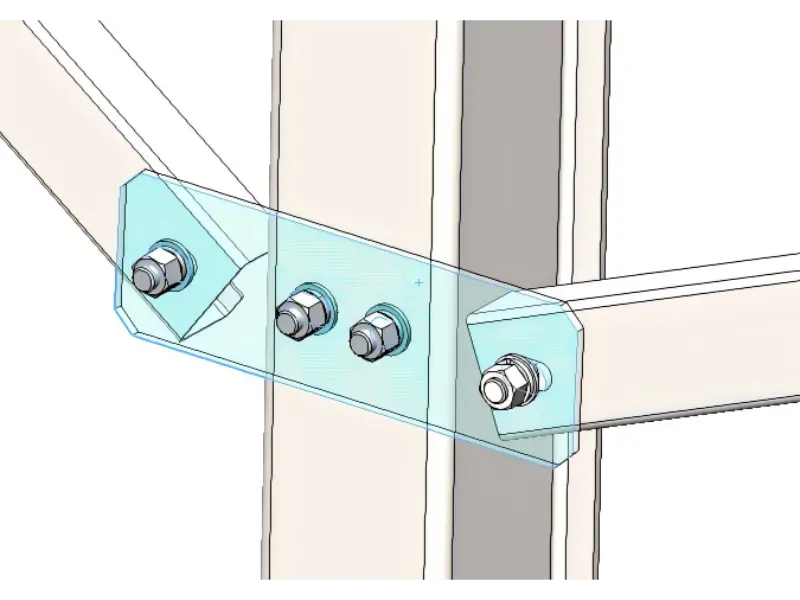

Hullene til Solar-monterings-koblingsplaten på hver side er vanligvis arrangert i par, da vanligvis bare to skrå kabler trenger å festes til søylen. De sentrale hullene er vanligvis anordnet enten horisontalt i par eller vertikalt i par. Selv om orienteringen er forskjellig, forblir spenningsfordelingen i hovedsak den samme. I dag er hullene typisk utformet i et vertikalt arrangement for å unngå spenningskonsentrasjon langs samme horisontale linje, og dermed forbedre stabiliteten.

Designfunksjoner

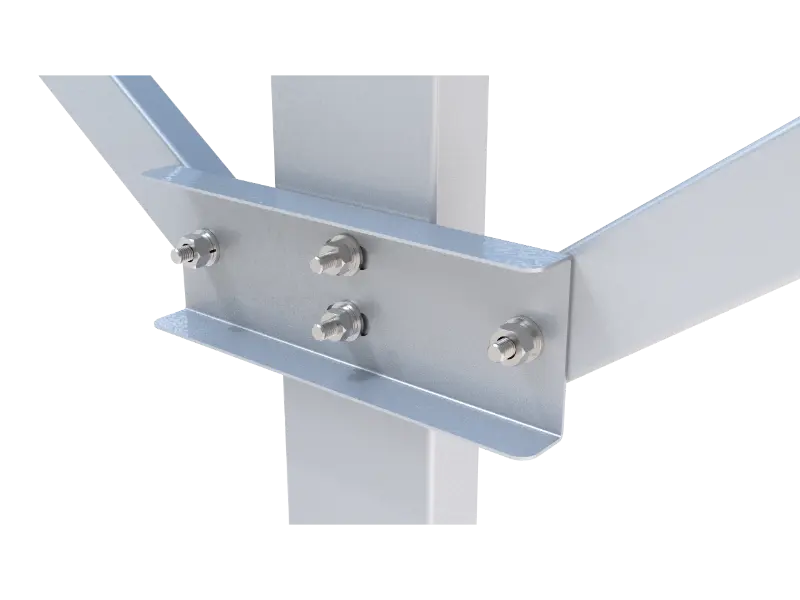

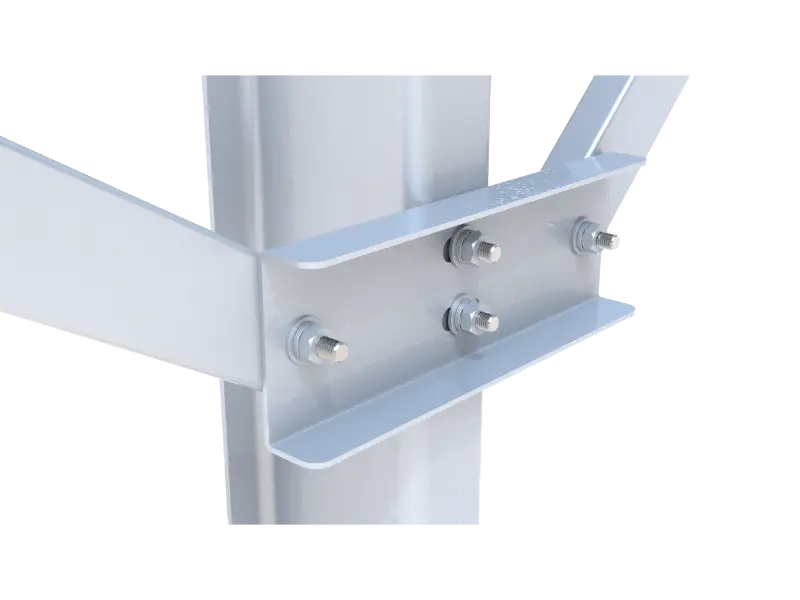

Mount solar-koblingsplaten har også en smart design: dens øvre og nedre kanter er bøyd eller brettet. Byggherrer bruker ofte denne formen på steder som får mye vind eller snø. De brettede kantene på koblingsplaten fungerer akkurat som de forsterkede hjørnene på en solid frakteske. Dette er ikke bare for utseende; det låser faktisk metallet til en mye mer stiv form som motstår bøying.
