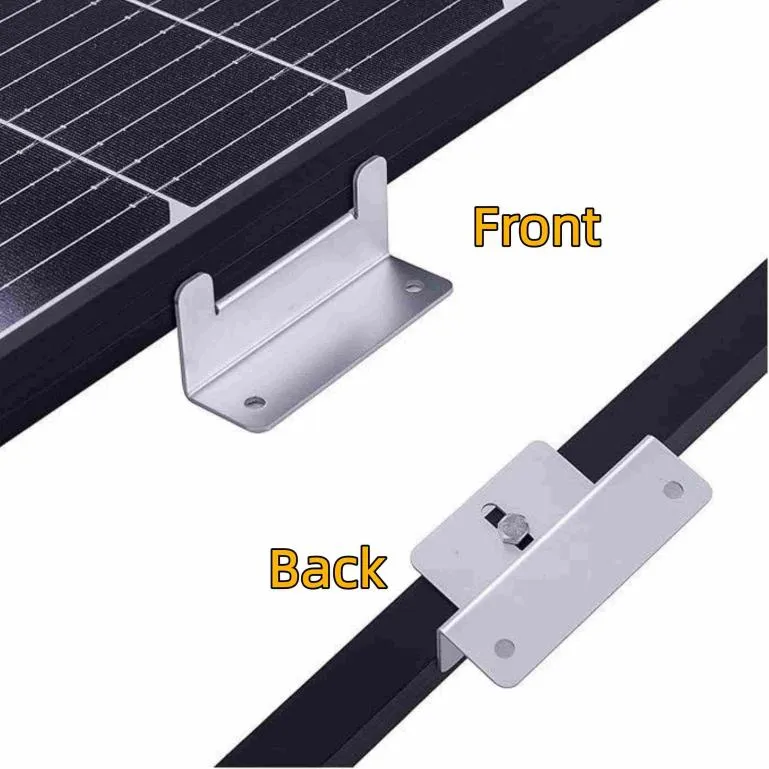

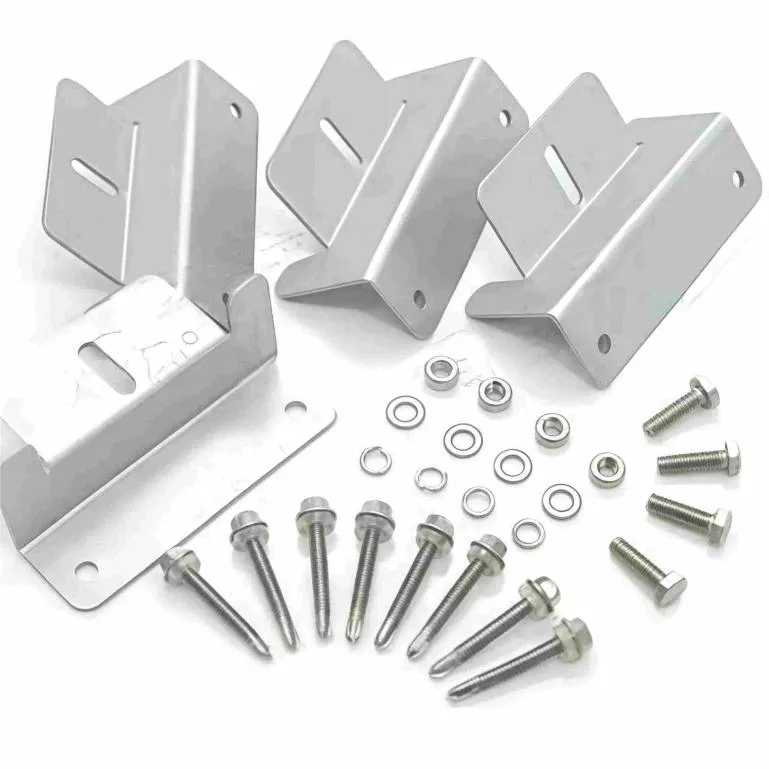

Z-brakett for solcellepanelmontering

Denne Z-braketten aluminiumssolpanelbraketten fra Xiamen Honor Energy støtter tilpasning og engrossalg. I motsetning til common rail-basert montering, er denne PV-braketten festet direkte på taket av en bobil eller fraktcontainer. Den Z-formede strukturen skaper et gap mellom panelet og takflaten for kabelføring og varmeavledning. Under installasjonen går selvskruende skruer eller bolter gjennom bunnhullene og låses direkte på kjøretøyet eller containertaket – ingen monteringsskinner er nødvendig. For bobiler og containere med flatt tak og begrenset lastekapasitet reduserer denne metoden antall deler og totalvekt. Egnet for solcelleinstallatører og konverteringsverksteder som ønsker å kjøpe en skinnefri monteringsløsning.

Søknad

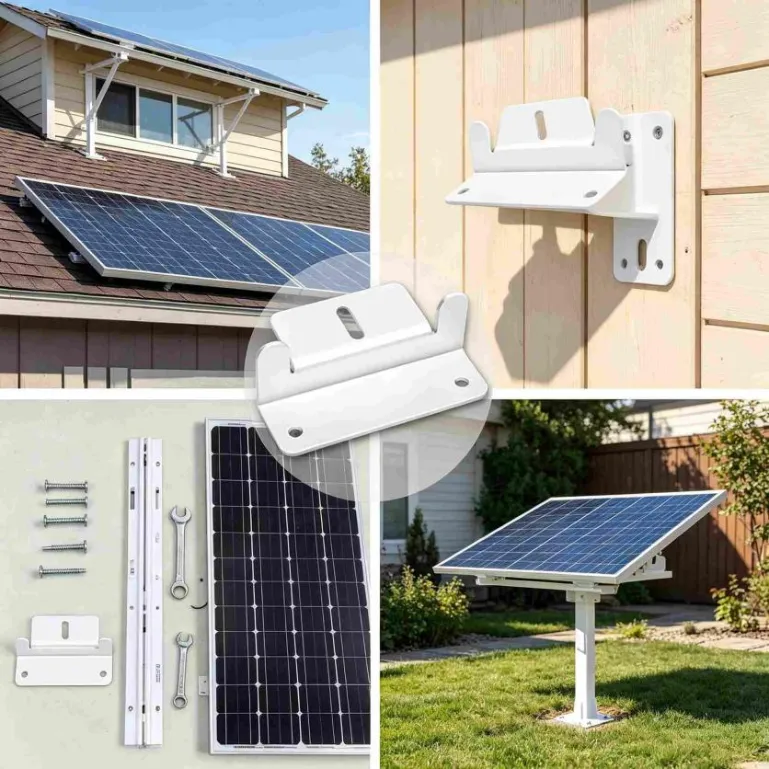

l RV-tak: Festes direkte på det flate taket for å drive interiørsystemer.

l Forsendelsesbeholdertopper: For containerhjem eller mobile energilagringsenheter.

l Spesialkjøretøy: bobiler, tekniske kjøretøy osv.

l Midlertidige bygninger: Prefabrikkerte hus, vakthytter og andre solcelleanlegg med flatt tak.

Tekniske parametere

FAQ

1. Denne Z-braketten skrus direkte på et bobiltak. Hvordan takler du vanntetting?

Selve braketten er ikke vanntett. Under monteringen påføres fugemasse (som butyl eller silikon) rundt skruehullene før skruene skrus inn. Det anbefales også å legge en vanntett pakning eller stripe mellom brakettbunnen og takflaten, slik at regnvann ikke siver gjennom hullene. Hvis bobiltaket er av glassfiber eller metall, rengjør overflaten grundig før påføring av fugemasse for bedre vedheft.

2. Uten skinner, er direkte montering på containertak sterk nok?

Lastekapasiteten avhenger av to ting: tykkelsen og materialet på beholdertaket, og festemetoden. For standard stålbeholdere er takpanelet vanligvis 1,6 mm til 2,0 mm tykt. Bruk av selvskruende skruer med tetningsmasse, kombinert med flerpunktskraftfordelingen til Z-braketten, er generelt tilstrekkelig for solcellepaneler i standardstørrelse. For tak av aluminium eller glassfiber, sjekk paneltykkelsen først. Om nødvendig, legg til en bakplate inni eller bruk naglemuttere for å forhindre at skruer trekker seg ut.

3. Hva om bobil- eller containertaket ikke er helt flatt?

Mindre ujevnheter er vanligvis greit. Z-brakettbasen har en kontaktflate som kan sitte i flukt etter tiltrekking. Men hvis taket har en merkbar kurve eller ujevne flekker, er det bedre å legge til shims under brakettbasen, eller velge en tykkere aluminiumsbrakett (f.eks. 3,0 mm) for å redusere ujevn belastning på panelet etter montering. Før du borer, plasser braketten på taket for å kontrollere passformen.
