Midtklemmer og endeklemmer

La oss være ærlige – når folk snakker om PV-monteringssystemer, går all oppmerksomheten til skinnene, stolpene, fundamentene. Men delene som faktisk holder solcellepaneler på plass er klemmene—midtklemmer og endeklampere. Hos Xiamen Honor Energy har vi vært i denne bransjen lenge nok til å vite én ting: Hvis klemmene svikter, er hele serien i trøbbel.

Hva er egentlig mellomklemmer og endeklemmer, og hvorfor trenger du begge?

Ærlig talt, de gjør begge den samme kjernejobben: å holde solcellepaneler nede på skinnene. Men hvor de sitter utgjør hele forskjellen. Midtklemmer går inn mellom to paneler.

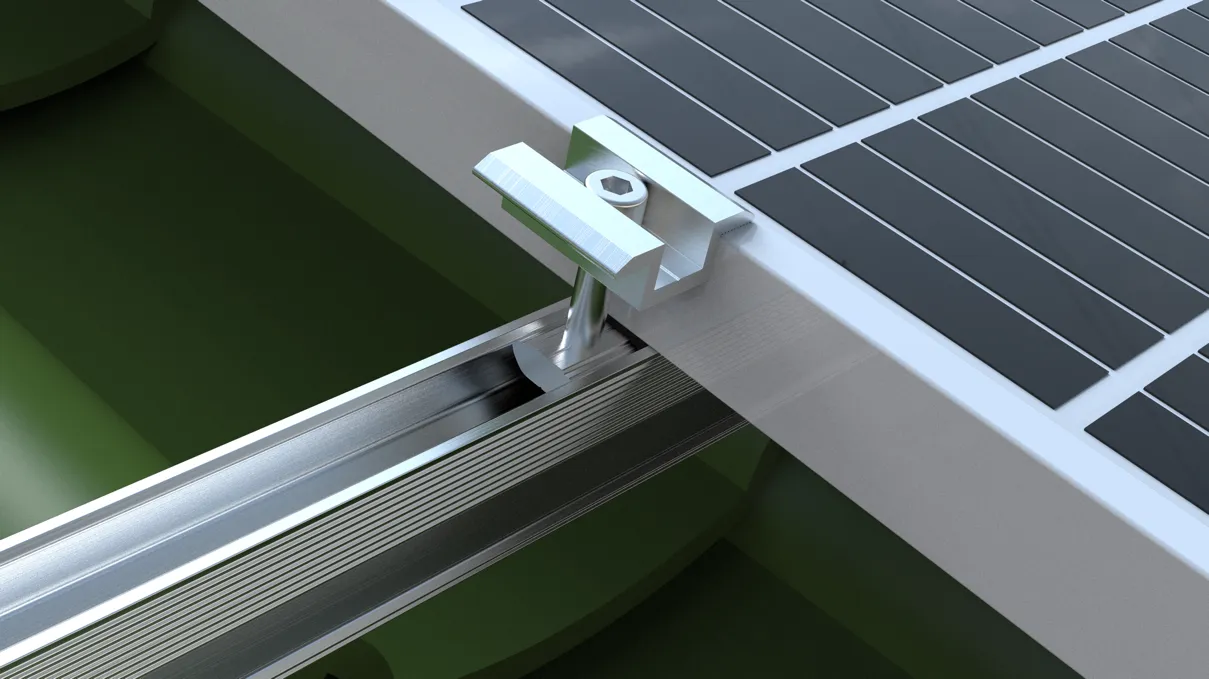

Se for deg dette - du har ett panel til venstre og ett til høyre, og en midtklemme sitter rett i gapet og griper kanten av begge samtidig. Det holder avstanden jevn, hindrer panelene i å drive ut av justering, og låser alt tett til skinnen under. Hvert panel trenger to av disse - en på hver side. Endeklemmer er bokstøttene. De går helt i starten og helt på slutten av hver rad, og tar bare tak i ytterkanten av det første og siste panelet. Jobben deres er å forhindre at hele raden glir sidelengs når vinden slår. Uten dem ville den raden med paneler sakte løsne seg over tid. Så enkelt sagt: midtklemmer kobles til, og endeklemmer hette. Bruk begge, ellers forblir ikke matrisen sammen lenge. Endeklemmer (også kalt sideklemmer eller kantklemmer) er installert i ytterkantene av hver panelrad. Hver endeklemme holder kun én moduls ytterkant, og fungerer som en "hette" for å forhindre at hele raden forskyves sidelengs under sterk vind eller vibrasjoner. Endeklemmer krever mer forsiktig utforming enn midtklemmer fordi de bare griper ett panel - under belastning har de en tendens til å rotere eller skli av rammen hvis de ikke er riktig konstruert. Enkelt sagt: Midtklemmer håndterer forbindelsene mellom paneler, og endeklemmer håndterer kantene. Du trenger begge for å gjøre en rad med individuelle paneler til en enkelt, solid struktur.

Spesifikasjoner

Kompatibel med de fleste paneler på markedet Våre midtklemmer og endeklemmer er designet for maksimal kompatibilitet. Vanlige PV-moduler har rammetykkelser fra 30 mm til 50 mm, og produktene våre dekker så å si alle av dem. Standard mellomklemmestørrelser (modultykkelse): 30 mm / 33 mm / 35 mm / 38 mm / 40 mm / 45 mm / 50 mm Standard endeklemmestørrelser (modulrammehøyde): 35 mm / 40 mm / 45 mm / 50 mm Klemmelengde: Standard 40 mm, 50 mm, tilpasset lengde tilgjengelig på forespørsel. Panelavstand (midtklemme): 20mm, 26mm, 28mm osv.. Vi tilbyr også justerbare midtklemmer og justerbare endeklemmer som dekker enten 30/34/38/42mm eller 35/40/45/50mm i en enkelt modell. Færre SKU-er på lageret ditt, mindre hodepine på arbeidsplassen.

Materialer og finish

Aluminiumskropp, maskinvareklemmer i rustfritt stål sitter utendørs, utsatt for sol, regn og temperatursvingninger år etter år. Hvis materialet ikke er riktig, vil de ruste gjennom i løpet av tre til fem år. Våre mellomklemmer og endeklemmer er laget av aluminiumslegering 6063-T5 – den mest utprøvde og utbredte aluminiumskvaliteten i PV-monteringsindustrien. Den tilbyr høy strekkfasthet, lav vekt og utmerket korrosjonsbestandighet, med en levetid på 20-25 år i utendørsmiljøer. Overflatebehandlingen er anodisert – naturlig sølv eller klar finish, med en oksidfilmtykkelse på 8-10 mikron. Denne tynne filmen forbedrer korrosjonsmotstanden dramatisk. Svart anodisert eller elektroforetisk belegg er også tilgjengelig for spesielle behov. Maskinvare er rustfritt stål 304 eller 316 – bolter og muttere som ikke ruster ut mens aluminiumsdelene fortsatt er i god form. Anti-skli puter er laget av EPDM gummi (etylen propylen dien monomer), plassert mellom klemmen og modulrammen. Disse putene tjener to formål: de øker friksjonen for å forhindre panelbevegelse under vindbelastning, og de demper klemkraften for å unngå riper eller deformering av aluminiumsrammen. EPDM-gummi er UV-bestandig og aldersbestandig, og yter pålitelig fra -40°C til 80°C.

Hvilke typer tilbyr vi?

Du skulle tro mellomklemmer og endeklemmer er ganske enkle – og det er de stort sett. Men med årene har vi lært at én størrelse definitivt ikke passer alle. Forskjellige prosjekter, forskjellige paneler, forskjellige anleggsforhold - de ber alle om noe litt annerledes. Så her er hva vi har på lager: Standard mellomklemmer – dette er arbeidshestene dine. De passer til konvensjonelle innrammede krystallinske silisiumpaneler, den typen du ser på 90 % av prosjektene der ute. Kompatibel med modultykkelser fra 30 mm helt opp til 50 mm. Ikke noe fancy, bare solid og pålitelig. Standard endeklemmer – samme idé, men for ytterkantene. Samme tykkelsesområde, samme enkle installasjon. De gjør akkurat det de skal og de gjør det bra.

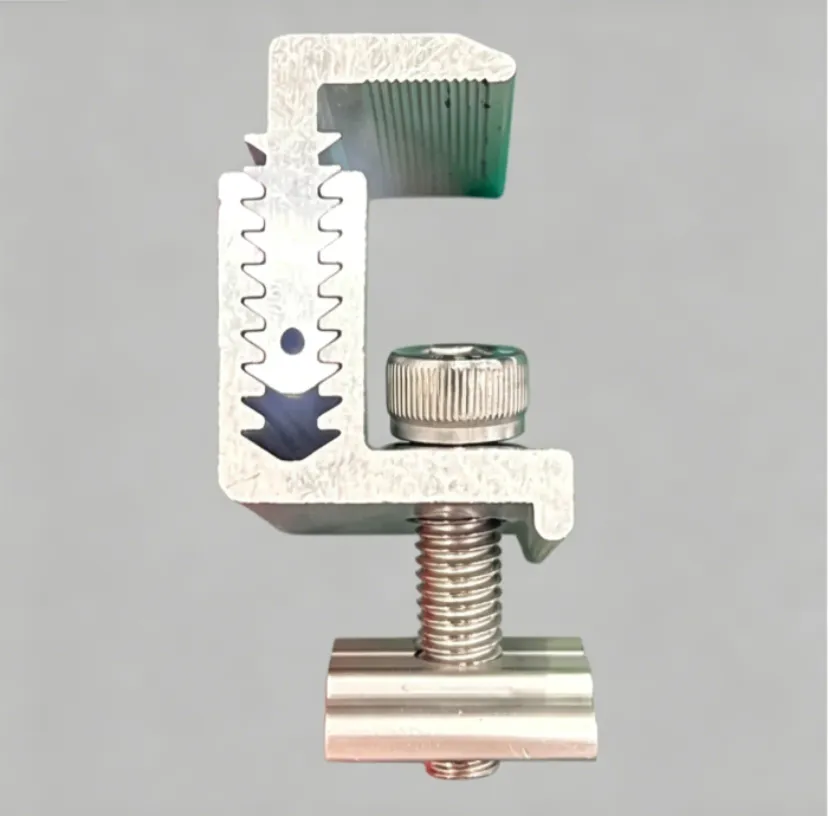

Justerbare midtklemmer

Det er her ting blir smarte. Én enkelt klemme dekker flere tykkelser – enten 30/34/38/42 mm eller 35/40/45/50 mm i én modell. Ikke mer å gjette hvilken tykkelse du trenger, ikke mer å lagre fire forskjellige deler for fire forskjellige jobber. Ta tak i én boks og du er dekket for de fleste scenarier. Justerbare endeklemmer – samme justerbare konsept, men for kantposisjoner. Gir deg samme fleksibilitet i endene av radene dine. Tynnfilm midt- og endeklemmer - disse er litt av en spesialitet. Tynnfilmmoduler er mye tynnere enn standard krystallinske paneler – vi snakker 5 til 7,7 mm. Vanlige klemmer vil bare ikke gripe dem ordentlig. Så vi lager dedikerte med en smalere kjeveprofil, designet spesielt for å holde tynne filmpaneler sikkert uten å skade kantene. Det er vår line-up. Hvis du trenger noe utenfor disse standardtilbudene – en ikke-standard tykkelse, en spesifikk lengde, en spesiell finish – kan vi også gjøre tilpassede kjøringer.

Installasjon

Enkel, rask, ingen boring kreves. Kleminstallasjon er grei – ingen boring i selve panelene. Standard prosedyre: monter skinnene (U-kanal, C-kanal eller aluminiumsskinner) til støttestrukturen, legg PV-panelene på toppen, plasser midtklemmer mellom tilstøtende paneler og endeklemmer i ytterkantene, og stram deretter boltene. Hver modul krever to midtklemmer, og hver rad krever to endeklemmer. Anbefalt tiltrekkingsmoment er 8-15 N·m, avhengig av modultykkelse og forholdene på stedet. For løst, og paneler vil skifte i vinden; for stramt, og du risikerer å skade modulrammen. Detaljerte dreiemomentanbefalinger følger med hver forsendelse.

Søknader

Fra hustak til bakkefester, carporter til BIPV-midtklemmer og endeklemmer brukes i praktisk talt alle typer PV-installasjoner. Distribuert PV på taket: Korrugerte ståltak, flate betongtak, flislagte skråtak – klemmer fester paneler til skinnene. Jordmonterte solfarmer: Titusenvis av paneler koblet sammen panel for panel med midt- og endeklemmer. Hva med carporter? Samme historie – paneler går på carportstrukturen, og klemmene gjør akkurat det de alltid gjør: Hold alt godt nede.

BIPV er litt annerledes fordi panelene faktisk er en del av selve bygget. Men gjett hva? Du trenger fortsatt klemmer. De er ikke valgfrie.

Og ærlig talt, det spiller ingen rolle om du bruker enkeltglass- eller dobbeltglassmoduler, flattliggende eller skråstilte – midtklemmer og endeklemmer er limet som hindrer hele serien fra å falle fra hverandre. Uten dem har du ikke annet enn en haug med løse paneler.

Hvorfor velge våre produkter?

Vi vil ikke sukkerbelegge det – Xiamen Honor Energy har vært i PV-monteringsbransjen i årevis. Vi vet nøyaktig hvor det går galt i en solcelleinstallasjon. Klemmer kan være små, men de svikter oftere enn folk forventer. Løse skruer, gammel gummi, slitt anodisert belegg – en hvilken som helst av disse detaljene kan kompromittere sikkerheten til en hel serie. Det er derfor vi ikke kutter hjørner på materialer: 6063-T5 aluminium, 304 rustfritt stål og EPDM-gummi – alle velprøvde industristandardløsninger. Riktig anodisering betyr 20 års utendørs bruk uten problemer. Spesifikasjonene våre dekker de aller fleste paneler på markedet – 30 mm til 50 mm tykkelse, stort sett alle dekket. Og hvis du trenger tilpassede størrelser, kan vi gjøre det også. Klemmer er små. Men ikke undervurder dem. Hvis du trenger pålitelige klemmer som ikke vil svikte deg, ta kontakt.
